WR系列装配式热电偶 WRN-130 WRN-230 WRN-430 WRN-530 WRN-630

工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃~1800℃范围内的液体、蒸汽和气体介质积极固体的表面温度。

根据国家规定，我厂的生产符合 IEC国际标准分度号的铂铑₃₀—铂铑₆、铂铑₁₀—铂、镍铬—镍硅、镍铬—铜镍、铜—铜镍、铁—铜镍等形式热电偶，应符合JB/T9238-1999标准。

□主要技术指标

•温度测量范围和允许误差

•热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用τ₀.₅表示。

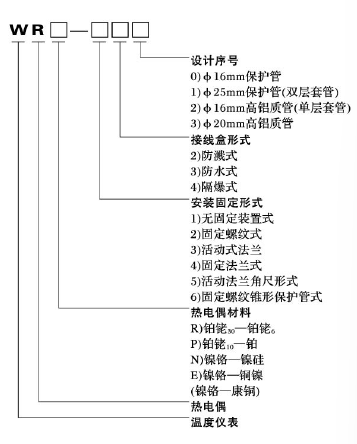

□型号表示

•热电偶公称压力

一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。

•热电偶最小置入深度

应不小于其保护管外径的 8～10 倍（特殊产品例外）。

•热电偶绝缘电阻（常温）

常温绝缘电阻的试验电压为直流 500V±50V。测量常温绝缘电阻的大气条件为温度 15～35℃，相对湿度 45%，大气压力 86-106kPa。

a. 对于长度超过 1 米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于 100。

即：Rr.L≥100MΩ•mL>1m

式中：Rr—热电偶的常温绝缘电阻值MΩ

b. 对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ。

•上限温度绝缘电阻

热电偶的上限温度绝缘电阻应不小于下表规定：

•工作原理

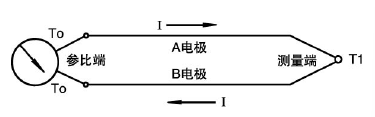

热电偶的工作原理是：两种不同成分的导体两端经焊接形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时；就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

热电偶的热电动势将随着测量端温度升高而增长。热电动势的大小只和热电偶导体材质以及两端温差有关。和热电极的长度，直径无关。

装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子，热电极组成基本结构，并配以种安装固定装置组成。

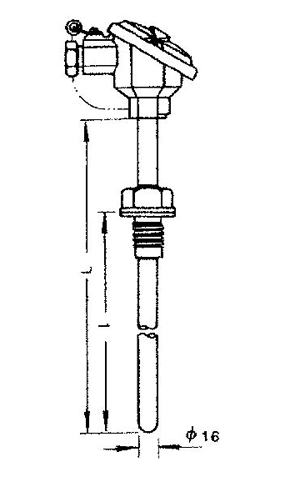

•无固定装置式热电偶

注:1)热响应时间τ₀.₅<90秒

2)保护管材料中打“#”符号表示双支无此牌号材料
